GPR ومرافق
تحت الأرض.
مسوحات رادار اختراق الأرض لاكتشاف المرافق المدفونة، رسم خرائط الفراغات تحت السطحية، تخليص الموقع قبل البناء، والتحقيق الجنائي. مصفوفات متعددة الترددات للأهداف الضحلة إلى المتوسطة العمق.
- النظام
- مصفوفة GPR متعددة الترددات
- الترددات
- 100, 250, 500 ميغاهرتز
- العمق (تردد منخفض)
- 0-8 م
- الدقة (تردد عالي)
- <10 سم
- التغطية
- ~2 كم²/يوم
تخليص تحت السطح قبل الحفر.
اضرب بنية تحتية غير معروفة أثناء البناء والتكلفة تتراكم — انزلاق الجدول، تلف المعدات، انقطاع المرافق، حادث السلامة. GPR يُخلِّص الموقع مسبقاً من خلال تصوير المرافق المدفونة والفراغات والميزات الأثرية وشبكات التسليح قبل بدء حركة الأرض.
نشغل مصفوفات GPR متعددة الترددات — 500 ميغاهرتز لاكتشاف المرافق الضحلة، 250 ميغاهرتز لرسم خرائط تحت السطح العامة، 100 ميغاهرتز للأهداف الأعمق. تُهاجَر البيانات وتُفلتَر وتُفسَّر لإنتاج خرائط مرافق متجهة مرتبطة بنظام إحداثياتك.
المخرج هو طبقة مرافق جاهزة لـ GIS مع تفسير مُصنَّف بالثقة، مناسبة للتكامل المباشر في BIM ومنصات التصميم.
طبقة مرافق متجهة
خطوط المرافق المدفونة مفسرة من رادارجرامات مهاجرة، مع تصنيف الثقة. مدخل GIS/BIM مباشر.
ملف الوقت-العمق
إزالة الخلفية ← فلترة passband ← تصحيح وقت-صفر ← الهجرة ← التصحيح الطبوغرافي ← انتقاء المرافق + التصنيف ← تصدير GIS.
من رادارجرام إلى خريطة مرافق.
تصميم المسح
اختيار التردد مقابل العمق المستهدف. تباعد الخطوط مضبوط لكثافة المرافق المتوقعة.
الاكتساب الميداني

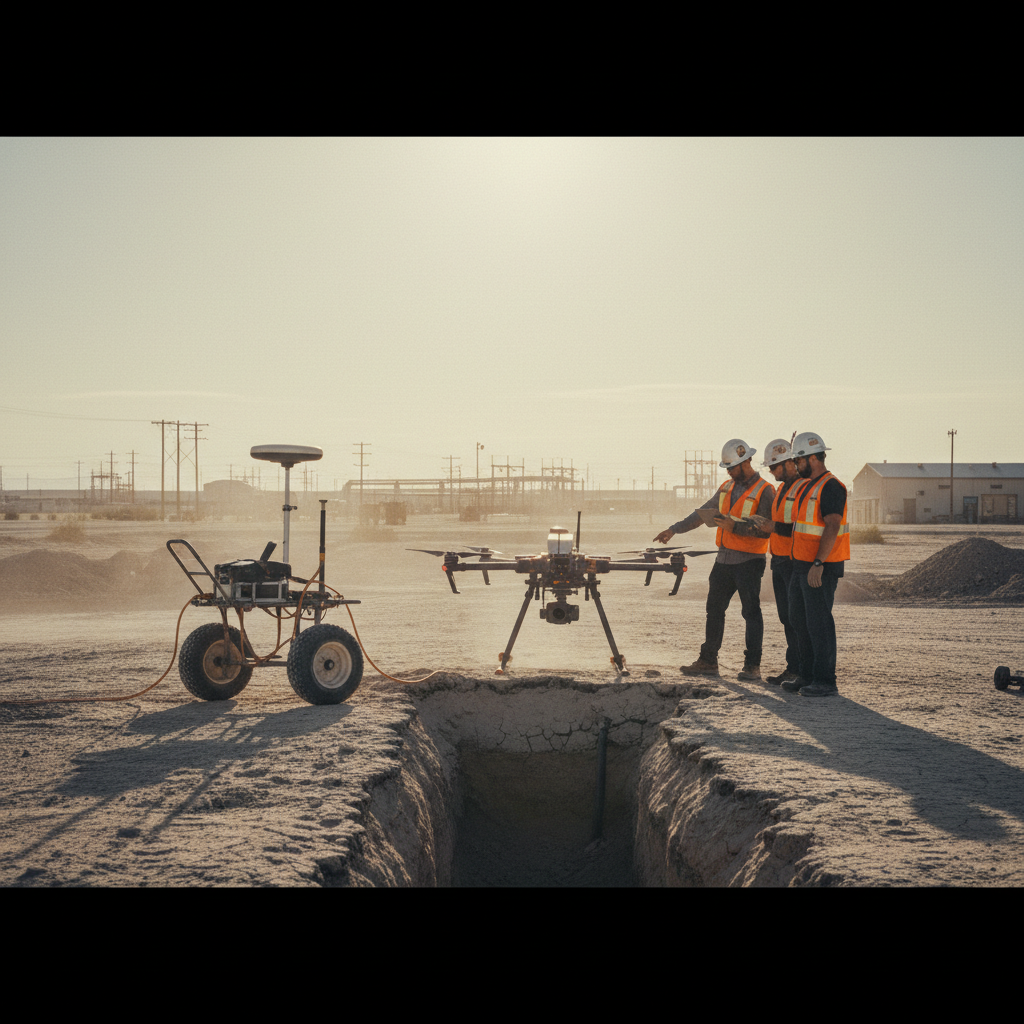

عربة GPR تُدفع على طول الشبكة مع تحديد موقع GNSS. فحص الجودة في الوقت الحقيقي على استجابة الرادار.
المعالجة والهجرة
إزالة الخلفية، الفلترة، تصحيح وقت-صفر، الهجرة، والتصحيح الطبوغرافي.
التفسير والتقرير
انتقاء المرافق، التصنيف، التحويل إلى متجهات، تصنيف الثقة. طبقة مرافق جاهزة لـ GIS + تقرير التفسير.
ما تتلقاه.
طبقة مرافق متجهة
مرافق مفسرة كمتجهات 3D مع تصنيف الثقة.
مقاطع وقت-عمق
رادارجرامات معالجة على طول خطوط المسح.
خرائط شرائح العمق
منظور أفقي بفواصل عمق يحددها العميل.
تصنيف المرافق
تعيين النوع (أنبوب، كابل، قناة، فراغ) لكل تفسير.
تقرير تخليص الموقع
شهادة تخليص قبل البناء مع جميع الميزات المكتشفة.
سجل المسح + ضمان الجودة
البيانات الخام، سجل المعالجة، سجلات المعايرة، سلسلة الحيازة.
أين تُنشر هذه الخدمة.
خلِّص موقعك.
شارك منطقة اهتمامك والعمق المستهدف. نرد باختيار التردد وتصميم المسح والجدول الزمني خلال 48 ساعة.
